【中微爱芯】推出超小极薄无引脚封装逻辑器件

1

背景简介





可穿戴智能设备已逐渐成为人们日常生活中不可缺少的电子产品。据IDC最新发布的《中国可穿戴设备市场季度跟踪报告》显示,2021年中国可穿戴市场出货量近1.4亿台,同比增长25.4%。由于可穿戴设备较小的空间尺寸和较轻的重量要求,使得可穿戴设备对芯片封装具有极高的小型化需求。







为满足可穿戴设备、工业控制、网络通信等各种应用中逻辑器件小型化需求,中微爱芯现推出超小极薄无引脚封装。

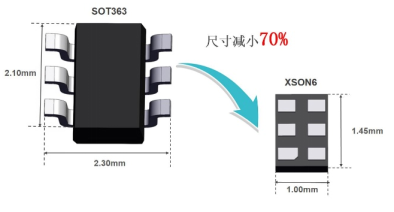

在产品中采用更小的封装可以有效节省PCB空间,降低制造商成本。与业界普遍使用的有引脚封装如SOT相比,超小极薄无引脚封装可节约高达87%、70%的PCB空间。





2

主要优势

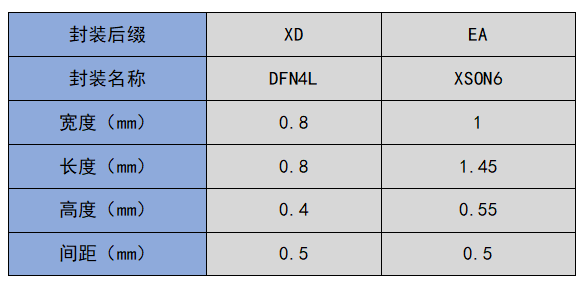

  • 小尺寸(可节省高达87%、70%的PCB 空间)

  • 极薄封装(≤0.55mm)

  • 更低的封装寄生电感

  • 超宽温度范围:-40~125℃

  • 符合RoHS





3

采用超小极薄无引脚封装的逻辑器件

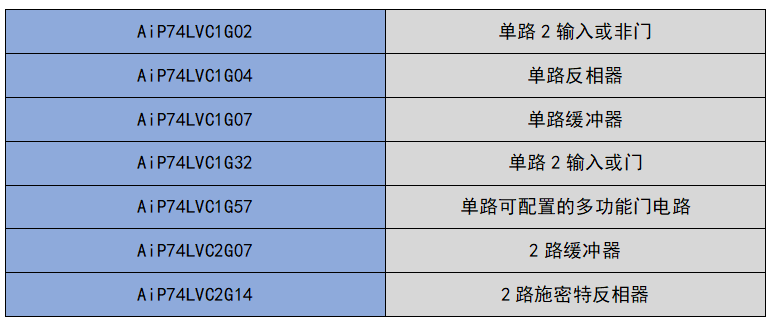

可提供采用此封装的多种逻辑器件。其中包括:单路2输入或非门、单路反相器、单路缓冲器、单路2输入或门、单路可配置的多功能门电路、2路缓冲器、2路施密特反相器。



今后,中微爱芯将根据市场及客户的需求,推出更多采用超小极薄无引脚封装的产品如逻辑门、电平转换等,尽请期待~~~












本文来源于:中微爱芯
