【矽力杰】高集成Mini LED解决方案
-第83期-
随着人们对于显示画质日益增长的要求，传统LCD显示器逐渐无法满足，而MiniLED的区域控光是升级的重要创新方向：
MiniLED通过更小的背光LED尺寸、点间距实现区域控光能力，显示效果更加细腻、亮度更高，依靠背光分区精细亮度调节的特点，可以做到"黑的更黑"、"白的更白"，同时拥有优秀的色准。
Mini LED 显示产品已广泛应用于超大屏高清显示，如监控指挥、高清演播、高端影院、医疗诊断、广告显示、会议会展、办公显示、虚拟现实等商用领域。
Mini LED 产品的分区个数越来越多，迫切需要性能更高的LED驱动芯片来应对这个挑战。矽力杰提前布局Mini LED产业，在数十年LED驱动产品积累的基础上，开发出高效率、低功耗，显示性能优化的Mini LED驱动芯片，并已在多家下游终端实现高端显示产品量产。
SY7780是一款高效率、高精度、高集成度的Mini LED驱动器芯片。

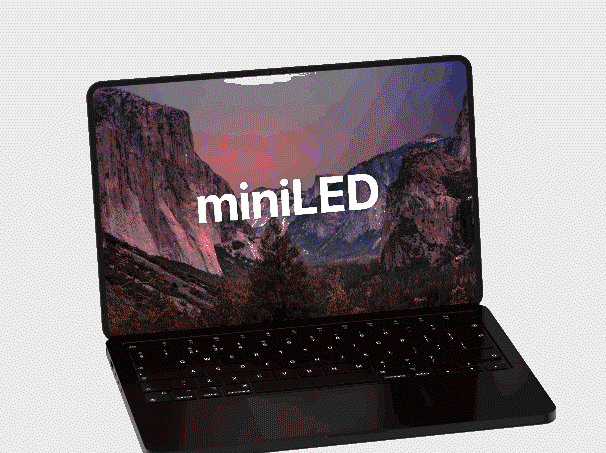

SY7780通过11位全局LED电流设定，13位独立的PWM时间设定和8位独立的LED电流设定，完美解决传统芯片会出现的画面亮度不足、重影、低灰度不均匀等问题。独立的8位局部电流设定，能够实现亮度补偿，提高显示均匀性。SY7780主要应用于（VR）虚拟现实眼镜，平板电脑、笔记本电脑和其他Mini/Micro LED显示器中。
SY7780
高效全集成Mini LED驱动器
◆ 宽输入电压范围：3V-27V
◆ 输出电流范围：0.5mA-10 mA
◆ 低关断电流、低功耗
◆ 9位DAC电压反馈优化系统效率
◆ 内置8行扫开关和72通道恒流
◆ ± 2 %电流精度/匹配精度（适用于3mA及以上）
◆ 11位全局LED电流调节
◆ 8位局部LED电流调节
◆ 13位局部PWM时间调节
◆ 通道分组及不同开关延时避免输入电流过冲
◆ 行扫延时设定
◆ 背光插黑设定
◆ 可编程的行开关死区时间及开关泄放电流以避免重影
◆ 可编程的行开关及电流源斜率用于优化EMI性能
◆ 可设置的电流对齐模式：头对齐、中心对齐、尾对齐
◆ 内置LED开路/短路/过温保护
◆ 紧凑型封装：WLCSP3.59×9.04-126
矽力杰致力于为您提供全球最优的模拟芯片解决方案，
其他方案敬请继续关注。
