【中微爱芯】直流电机H桥驱动——AiP6150H
简介
说起电机，大家可能并不陌生。它在我们的生活中随处可见，小到吹风机、风扇、电动工具，大到汽车、飞机等，到处都有电机的身影。电机主要依靠电流来进行驱动，不同额定功率的电机所需要的驱动电流在毫安级到安培级不等，而MCU控制端口的驱动电流通常较小，这就需要通过MCU来控制专用的电机驱动IC来为电机提供足够的驱动电流。
AiP6150H产品介绍
AiP6150H采用H桥电路结构设计，结合高可靠性功率管工艺，特别适合驱动线圈、马达等感性负载。
主要特点
-
采用MOS工艺设计
<<低待机电流
<<较小的输入电流：5V驱动信
号平均47uA输入电流
<<集成约106K对地下拉电阻
-
低导通内阻MOSFET功率开关管
<<12V供电，输出500mA时通
道功率管典型内阻为2.9Ω
-
内置带迟滞效应的过热保护电路（TSD)
-
内置限流保护电路
-
逻辑电源电压：3~5.5V
-
功率电源电压：8~24V
-
封装形式：SOP8

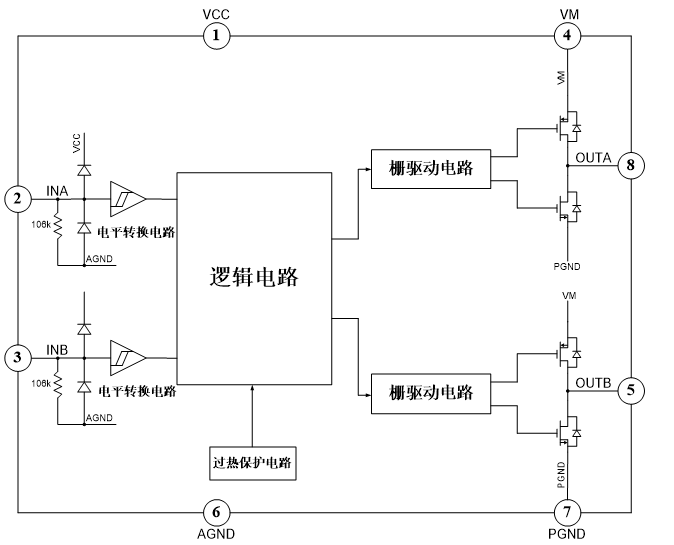

功能框图
引脚排列图
典型应用图

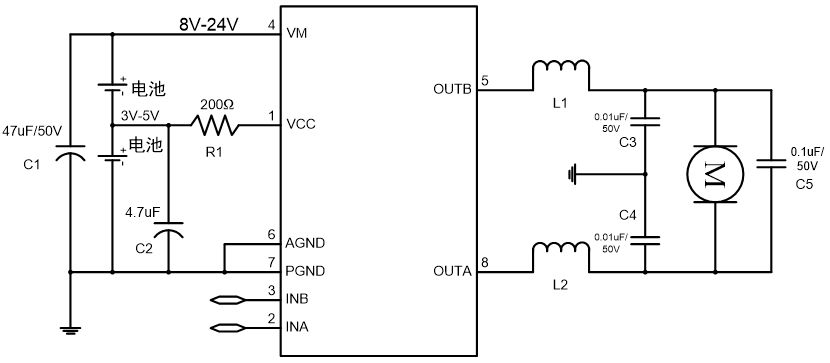

直流电机驱动典型应用线路图
风扇摆头电机驱动（交流信号驱动直流电机）应用线路图
AiP6150与AiP6150H差异对比
AiP6150H相较于AiP6150工作电压范围更宽， AiP6150可支持工作电压在8~20V的电机，而AiP6150H可支持工作电压在8~24V的电机，两者脚位相同。
总结
AiP6150H可应用于直流风扇摇头电机驱动、散热风扇电机驱动、航模电机驱动、监控设备步进电机驱动等领域。更多信息欢迎咨询我司销售人员！
