【中微爱芯】低压差线性稳压器——AiP1117-1.8







01 背景介绍

AiP1117-1.8是最大输出电流为1A的低压差稳压器,可固定输出1.8V电压。为了确保AiP1117-1.8的稳定性,输出需要连接一个不少于1uF的电容。芯片内置温度保护,工作温度范围为-40℃~85℃。



AiP1117-1.8可广泛应用于各种需要高精度,低压降正向稳压场合,例如电池供电装置、电池充电器、开关DC/DC转换器的主调电压等。









02 主要特点

  • 输出电压固定1.8V

  • 低输入-输出压降

  • 负载调整率:0.2%(典型值)

  • 内置温度保护

  • 最大输出电流:1A

  • 衬底接 VOUT

  • 封装形式:SOT-223/TO-252/SOT-89

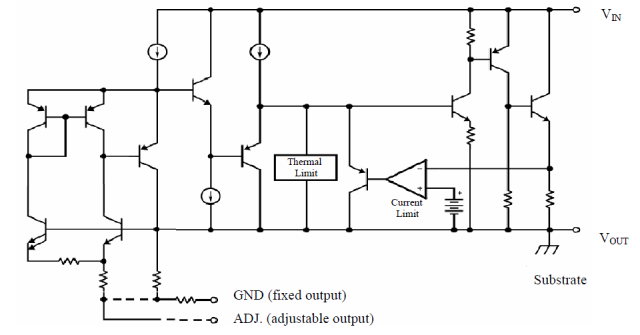

03 功能框图









04 引脚排列图

SOT-223



TO-252



SOT-89

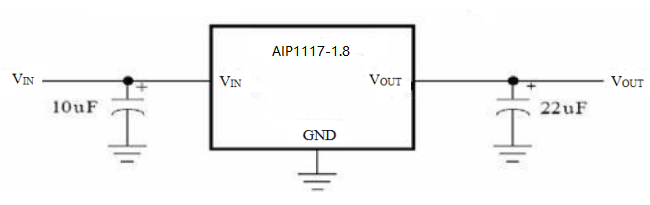

05 典型应用图

AiP1117-1.8典型应用图

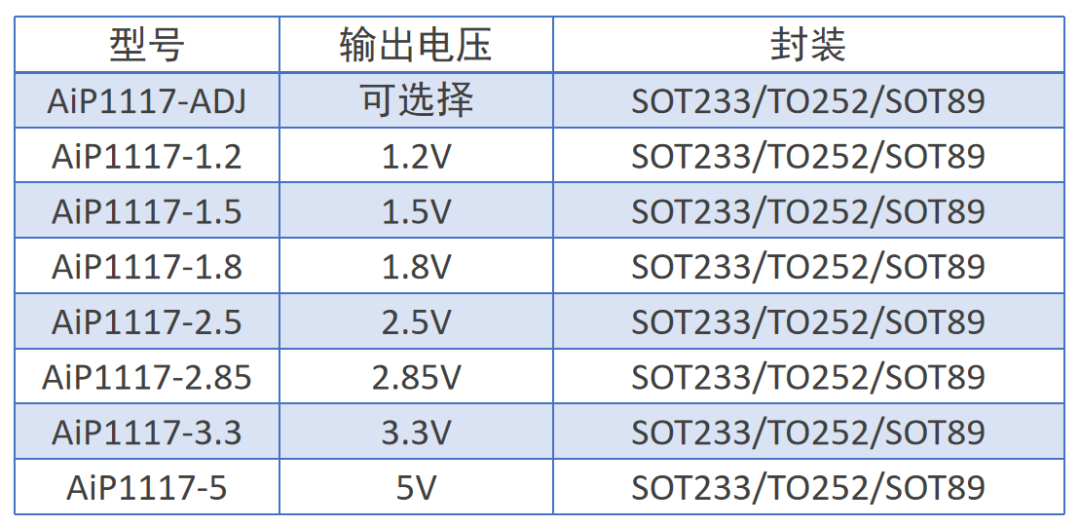

06 AiP1117系列产品信息



更多关于AiP1117系列产品信息,欢迎咨询我司销售或授权经销商~










本文来源:中微爱芯
