【艾为电子】推出RESET芯片AWS70809系列，支持更低功耗，4档td时间可选，选型更加灵活

艾为电子开发推出一款超低功耗，多可选，多阈值电压RESET芯片AWS70809系列，适用于电压监控并对MCU实现复位功能。AWS70809系列产品具有高可靠性、高精度等特点，在工业、安防、IoT等领域得到了广大客户的认可。

艾为深耕模拟芯片多年，掌握了核心的模拟芯片设计技术，并且在封测方面也有深厚的积累，形成了艾为的技术优势，尤其在低功耗和高可靠性方面更具优势。

RESET的主要功能是监控电源电压，并在电源电压低于低压阈值时产生复位信号，以防止任何故障；RESET也可用于在主电源故障的情况下，将系统切换至备用电源。基于低功耗的微处理器应用，需要RESET芯片具有极低功耗的特点。AWS70809为减小在高温下的漏电流，采用了薄栅氧晶体管，设计中仅采用了native NMOS，standard NMOS和PMOS。为了实现检测阈值的高精度，AWS70809还内部集成了带隙基准，带隙基准可以在电源电压低至1.6V时也能产生高精度基准电压。为进一步降低功耗，AWS70809内部集成了采样保持电路，通过设置采样保持电路的脉冲占空比，如带隙基准静态正常工作时的功耗为10μA，设置采样保持电路的脉冲占空比为1/100，即可以实现100nA的极低功耗；同时为了不影响基准电压精度，采样保持电路还集成了有源负反馈，即使高温下，保持电容上的电压不会存在漏电，保证了电压精度。

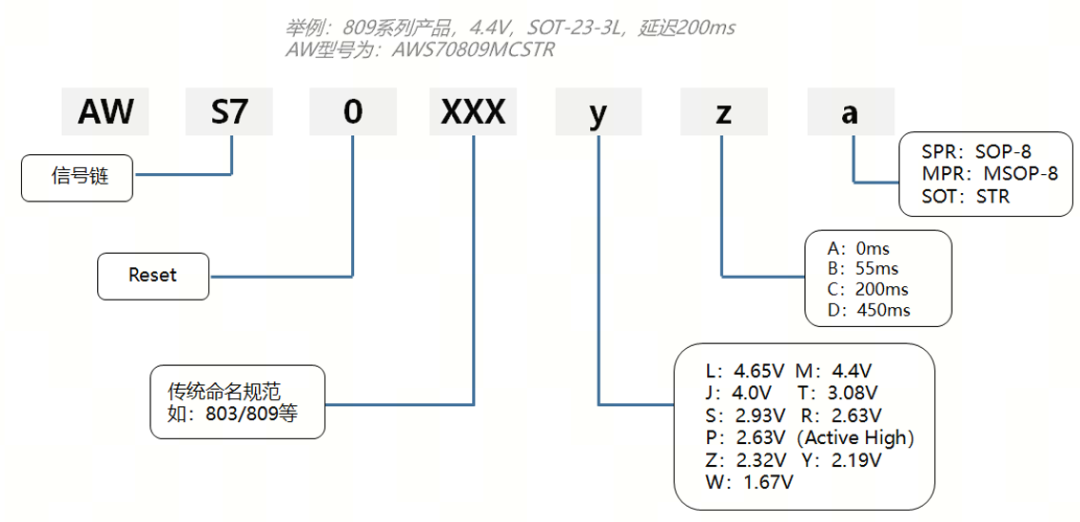

传统的809系列产品，的时间一般在200ms左右，对于某些特殊的应用场景，200ms无法满足客户的需求，因此艾为推出的AWS70809系列产品，包括了4档时间供工程师选择：

AWS70809ASA：=35us

AWS70809ASB：=55ms

AWS70809ASC：=200ms

AWS70809ASD： =450ms

4档的809系列产品，在扫码模块、安防、工业领域有广泛需求。

AWS70809不但可以提供8档常规阈值电压，还可以根据客户的需求，做到step=0.1V可选。

即：若客户需求3.3V/3.4V/3.5V等特殊阈值，艾为可以通过trim实现。

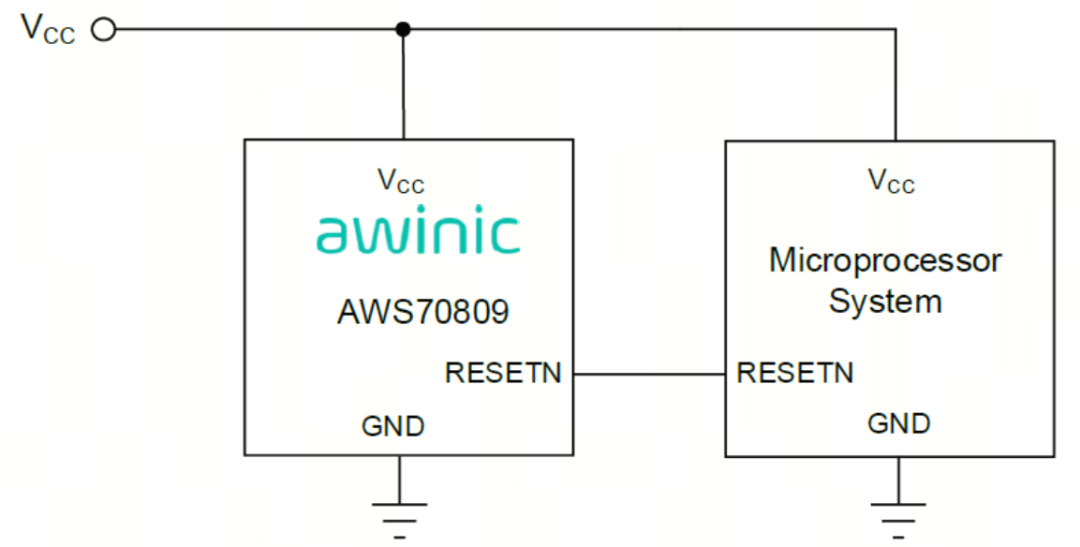

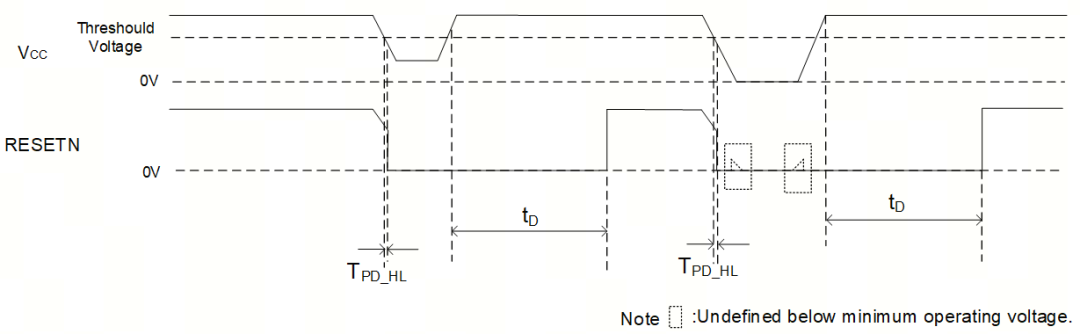

809系列是RESET（复位IC）产品中应用非常广泛的物料，起到监控电压并通过对后端MCU复位的作用。具体的工作方式是：当电压低于阈值电压时，输出低电平；当电压高于阈值电压时，经过一段延迟时间后，输出高电平。

是输出复位信号保持时间，当检测到高于阈值后，复位IC会延迟这段时间后再恢复到高电平，在此延时时间中输出复位信号使后级保持复位状态。
