【上海贝岭】BL1561/BL1557/BL1558/BL1559 — 1/2/4通道高带宽模拟开关系列
产品介绍
上海贝岭新推出四款高带宽模拟开关产品BL1561、BL1557、BL1558和BL1559，可在1.8V~5.5V的电源范围内工作，支持轨到轨输入/输出。产品具有双向、低功耗、低漏电流、高速、高带宽的特点，适用于需要对音频、视频和通讯信号进行切换的应用场合。
该系列模拟开关具有更高的带宽、更低的导通电阻、更好的导通电阻平坦度特性等，使得输入信号通过模拟开关切换后输出信号可以保持高质量。四款产品工作温度范围均满足-40~+125℃，可以应用于严酷的温度环境。
350MHz单通道SPST模拟开关BL1561
BL1561是一款单通道高带宽单刀单掷（SPST）模拟开关，支持1.8V~5.5V单电源工作，具有高带宽（350MHz）和低导通电阻（3.5Ω）特性，广泛应用于手持终端、计算机外围设备、智能穿戴、便携式电子设备等领域。
产品特点
Ø 工作电压范围：1.8V~5.5V
Ø -3dB带宽：350MHz
Ø 高隔离度：-70dB (f=1MHz)
Ø 低导通电阻：RON=3.5Ω(TYP)
Ø 快速切换时间：tON=29ns
Ø 轨到轨输入/输出
Ø 工作温度范围：-40~+125℃
Ø SC70-5封装
引脚配置
竞品参数对比
400MHz双通道SPDT模拟开关BL1557
BL1557是一款双通道高带宽单刀双掷（SPDT）模拟开关，支持1.8V~5.5V单电源供电，-3dB带宽高达400MHz，同时具有较低的导通电阻（3.5Ω），广泛应用于智能穿戴、数码产品、手持终端、计算机外围设备、便携式电子设备等领域。
产品特点
Ø 工作电压范围：1.8V~5.5V
Ø -3dB带宽：400MHz
Ø 高隔离度：-75dB（f=1MHz）
Ø 低串扰（Crosstalk）：-98dB （f=1MHz）
Ø 低导通电阻：RON=3.5Ω (TYP)
Ø 快速切换时间：tON=20ns
Ø 轨到轨输入/输出
Ø 工作温度范围：-40~+125℃
Ø QFN1.8×1.4-10L封装

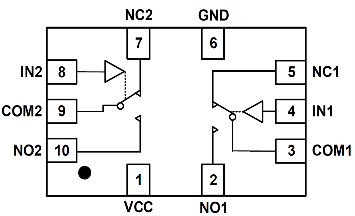

引脚配置
竞品参数对比
400MHz四通道SPDT模拟开关 BL1558
BL1558一款四通道高带宽单刀双掷（SPDT）模拟开关，支持1.8V~5.5V单电源供电，-3dB带宽高达400MHz，同时具有较低的导通电阻（4Ω），广泛应用于手持终端、仪器仪表、音频设备、数码产品、无线数据终端、POS机、便携式电子设备等领域。
产品特点
Ø 工作电压范围：1.8V~5.5V
Ø -3dB带宽：400MHz
Ø 高隔离度：-78dB (f=1MHz)
Ø 低串扰（Crosstalk）：-98dB（f=1MHz）
Ø 低导通电阻：RON=4Ω (TYP)
Ø 快速切换时间：tON=30ns
Ø 轨到轨输入/输出
Ø 工作温度范围：-40~+125℃
Ø QFN3X3-16L 封装
引脚配置
竞品参数对比
400MHz四通道SPDT模拟开关 BL1559
BL1559是一款四通道高带宽单刀双掷（SPDT）模拟开关，支持1.8V~5.5V单电源供电，-3dB带宽高达400MHz，同时具有较低的导通电阻（3.5Ω），广泛应用于手持终端、仪器仪表、音频设备、数码产品、无线数据终端、POS机、便携式电子设备等领域。
产品特点
Ø 工作电压范围：1.8V~5.5V
Ø -3dB带宽：400MHz
Ø 高隔离度：-78dB (f=1MHz)
Ø 低串扰（Crosstalk）：-98dB（f=1MHz）
Ø 低导通电阻：RON=3.5Ω (TYP)
Ø 快速切换时间：tON=30ns
Ø 轨到轨输入/输出
Ø 工作温度范围：-40~+125℃
Ø QFN3X3-16L 封装
引脚配置
竞品参数对比
上海贝岭模拟开关选型表
