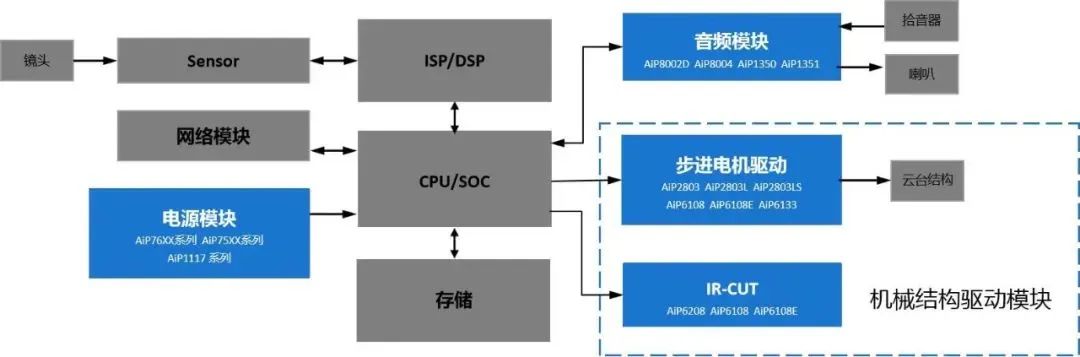

【中微爱芯】安防领域产品推荐

▶ AiP8002D

简介

AiP8002D一款单声道桥式驱动的音频放大器，电源5V供电，总谐波失真小于1%时，可向4Ω负载提供2W的平均功率。AiP8002D设置了SD引脚，当SD脚接至高电平时，芯片进入关断模式,静态电流典型值为0.5μA。

主要特点

• 电源电压范围：1.8V～5.5V；

• 输出功率：2W（典型值）@1%THD+N，4Ω负载；

• 外围简单，无输出耦合电容、均衡网络等;

• 单位增益稳定；

• 增益外部稳定；

• 抗干扰强，针对蓝牙、WIFI等射频干扰进行了优化

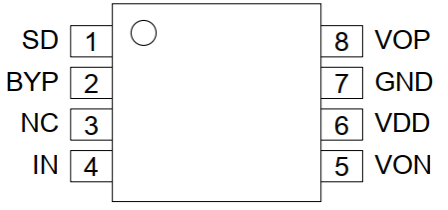

引脚排列

• 封装形式：DIP8/SOP8/MSOP8/ESOP8

▶AiP8004

简介

AiP8004是一款单声道桥式驱动的音频功率放大器，电源5V供电，总谐波失真小于10%时，可向 2Ω负载提供4W的平均功率。AiP8004设置了SD引脚，当SD脚接至高电平时，芯片进入关断模式，静态电流1μA。

AiP8004集成了热关断保护，单位增益稳定。反馈电阻内置，固定增益29倍，通过配置外围参数可以调整放大器的电压增益及音质效果，方便应用。

主要特点

• 外围简单，无输出耦合电容、均衡电容等；

• 内置固定增益29倍；

• 增益外部可设定

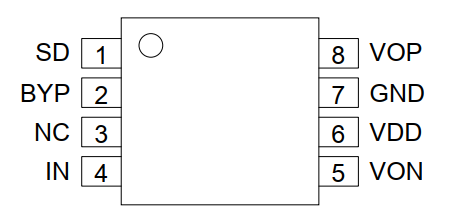

引脚排列

• 封装形式：ESOP8

▶AiP1350

简介

AiP1350是一款D类功率放大器。5V电压工作时，最大输出功率为4W（2Ω，BTL负载，THD＜10%），音频范围内总谐波失真噪声小于1%。AiP1350应用电路简单，输出不需要外界耦合电容或自举电容和缓冲网络。通过控制SD进入关断模式，从而减小功耗。AiP1350内部具有过热保护机制，单位增益稳定。反馈电阻内置，通过配置外围参数可以调整放大器的电压增益及音质效果，方便应用。

主要特点

• 输出功率高;

• 外部增益可调，集成反馈电阻;

• 工作电压范围：2.0V～5.5V;

• 不需要驱动输出耦合电容，自举电容和缓冲网络;

• 单位增益稳定

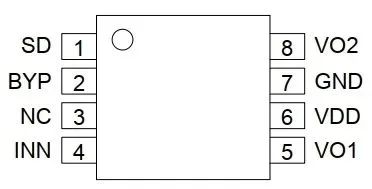

引脚排列

• 封装形式：ESOP8

▶AiP1351

简介

 AiP1351是一款D类功率放大器。5V电压工作时，最大输出功率为3W（4Ω，BTL负载，THD＜10%），音频范围内总谐波失真噪声小于1%。AiP1351的应用电路简单，输出不需要外接耦合电容或自举电容和缓冲网络。通过控制SD进入关断模式，从而减少功耗。AiP1351内部具有过热保护机制，单位增益稳定。反馈电阻内置，通过反馈电阻内置，通过配置外围参数可以调整放大器的电压增益及音质效果，方便应用。

主要特点

• 输出功率高

• 外部增益可调，集成反馈电阻

• 工作电压范围：2.0V～5.5V

• 不需要驱动输出耦合电容，自举电容和缓冲网络

• 单位增益稳定

引脚排列

• 封装形式：MSOP8

▶AiP2803/L/LS

简介

AiP2803/L/LS内部包含八个独立的达林顿管驱动电路，每路达林顿管输入均串联一个2.7K的基极电阻，输出内置续流二极管，单路达林顿管最大可输出500mA/300mA/150mA电流，多路并联可承受更大的电流。

此外，AiP2803L/LS新增封装SSOP24，相比于DIP18/SOP18，相同功能下尺寸更小，引脚更密，可极大节省PCB面积。

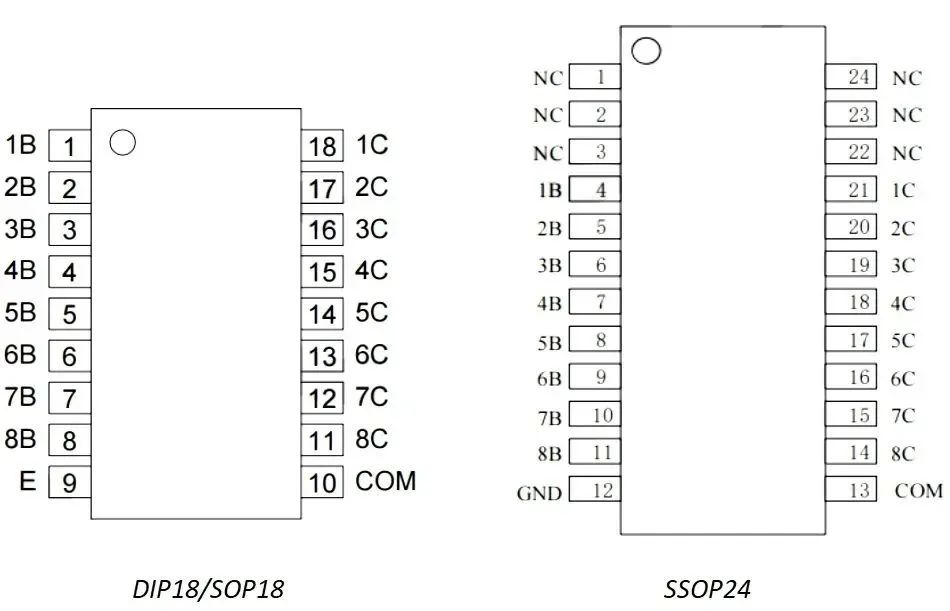

引脚排列

• AiP2803封装形式

• AiP2803L封装形式

• AiP2803LS封装形式

▶AiP6208

简介

AiP6208是一款直流双向马达驱动电路。该电路具有良好的抗干扰能力并且输入端兼容TTL/CMOS电平，可控制电机前进、后退及制动；该电路能输出典型值为100mA的持续电流，内置钳位二极管能释放感性负载的反向冲击电流。

主要特点

• 极低的待机电流

• 电源电压范围：4V～12V

• 电流输出能力：100mA

• 较低的饱和压降

• 输出具有正转、反转、刹车和高阻四种状态

• 兼容TTL/CMOS信号，可直接连CPU

• 输出内置钳位二极管，适用于感性负载

引脚排列

• 封装形式：SOP8

▶AiP6108/E

简介

 AiP6108/E是由八路达林顿管阵列和H桥驱动电路两个单元组成。达林顿管阵列带有续流二极管，可用于驱动步进电机，5V 工作电压以下可直接与TTL/ CMOS 电路连接，单个达林顿管在输入电压低至2V 状态下支持电流 300mA输出，将达林顿管并联可以得到更大输出电流；H桥驱动电路可以直接驱动IR-CUT。

主要特点

• 支持2V的低电压输入

• 输入兼容TTL/CMOS电路

• 集成达林顿阵列和IR-CUT驱动电路

引脚排列

• 封装形式：SSOP24

▶AiP6133

简介

AiP6133为一款双通道电流控制电机驱动器芯片，包含两个H桥驱动器，能够驱动两部直流刷式电机、一部双极步进电机、多个螺线管或其他感性负载。每个H桥的输出驱动器由N沟道功率MOSFET组成，用于驱动电机绕组。每个H桥均具备调节或限制绕组电流的电路。

主要特点

• 双路H桥电流控制电机驱动器

• 低导通电阻：高侧（HS）+低侧（LS）420mΩ

• 输出电流（VM=5V，25℃时）：每条H桥的RMS电流为1.5A，峰值电流为2A（ETSSOP/QFN封装）

• 输出可并联

• 宽电源电压范围：2.7V～10.8V

• PWM绕组电流调节/电流限制

• 保护功能：过流保护、短路保护、欠压锁定、过热保护

• 提供故障输出引脚

• 提供低功耗睡眠模式

• 封装形式：ETSSOP16/TSSOP16/DFN16

功能框图

引脚排列

• 封装形式：SOT23-5/DFN4

▶AiP75XX系列

简介

AiP75XX系列是一款低功耗稳压电路，实现将直流输入电压稳压成固定电压输出，提供100mA的输出电流。AiP75XX具有2.5V/3.0V/3.3V/3.6V/4.0V/4.4V/5.0V的固定输出电压版本，并且集成了过流保护、短路保护。

主要特点

• 低功耗

• 低电压差

• 低温度系数

• 输入电压（高达30V）

• 过流保护功能

• 短路保护功能

• 高输出电流：100mA（Pd≤250mW）

• 封装形式：TO-92/SOT89-3

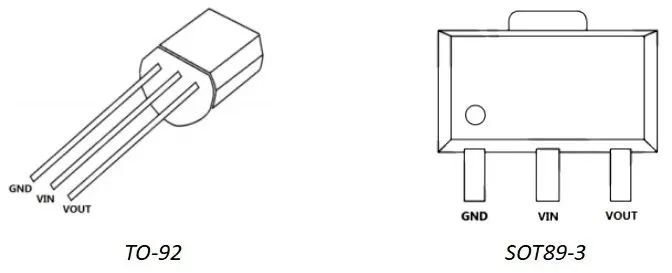

引脚排列

•  封装形式

▶AiP1117系列

简介

AiP1117- ADJ /1.2 /1.5 /1.8 /2.5 /2.85/3.3/5是最大输出电流为1A的抵押将正向稳压器，其中AIP1117-ADJ是可调输出电压版，只需要两个外接电阻即可实现输出电压在1.25V～13.8V范围内的调节，而AiP1117-1.2/1.5/1.8/2.5/2.85/3.3/5是固定输出1.2V、1.5V、1.8V、2.5V、2.85V、3.3V、5V电压版。

主要特点

• 输出电压可调

• 低压差

• 内置温度保护

• 最大输出电流：1A

• 封装形式：SOT223/TO252/SOT89-3

引脚排列
