【上海贝岭】|【新品发布】高隔离耐压RS-485收发器系列

在工业控制、智能仪表等产品中，RS-485是被广泛应用的通信标准；对于工厂自动化、电网输配电设备、光伏逆变和其它可能存在高压的系统，高压和低压域之间的通信需要具有电气隔离的RS-485节点。隔离的RS-485节点除了可以保护电路，更重要的是可以保护操作人员免受高压和有害的电压瞬变的影响。

贝岭Belling BL7385和BL7390隔离485收发器，可确保在工厂车间等高噪声环境中的可靠通信。






高可靠性

  Belling RS-485



  • 全系列产品采用双隔离栅串联技术。

  • 最大工作隔离电压VIOWM高达2121VDC。

  • 抗浪涌能力超12kV，±100kV/μs CMTI，大于50年的隔离栅寿命。

  • 总线引脚ESD保护：±15kV IEC 61000-4-2，接触放电。

  • 内置失效保护电路，保证接收器输入端在开路或短路时，接收器的输出端处于逻辑高电平状态。

  • 使用限摆率驱动器，能显著减小EMI和由于不恰当的终端匹配电缆所引起的反射。









主要参数



  • 速率：500Kbps（BL7385）

              16Mbps（BL7390）

  • 接收器输入阻抗为1/8单位负载， 256个总线节点（BL7385）

  • 接收器输入阻抗为1单位负载， 32个总线节点（BL7390）

  • 全系列最大隔离电压VISO  5kVRMS

  • 总线引脚ESD保护：±15kV IEC 61000-4-2，接触放电

  • 失效保护功能

  • 封装：SOW16L（宽SOIC16）




应用领域



  • 隔离RS-485通讯

  • 工业自动化

  • 光伏逆变器

  • 电表

  • 白色家电

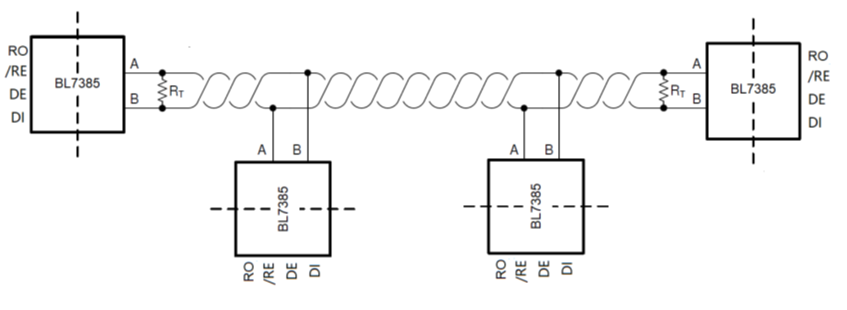

典型应用图





选型表



有关产品的相关信息

欢迎邮件垂询

章敏：zhangmin@belling.com.cn

上海贝岭股份有限公司

上海市宜山路810号

咨询电话：021-24261000



如需进一步了解上海贝岭产品，可关注上海贝岭官网www.belling.com.cn以获得更新的产品信息，上海贝岭亦可为您提供更贴合贵公司需要的产品定制化服务，欢迎垂询。








本文来源：上海贝岭
